怎么区分WAFER连接器的公座和母座？

在WAFER连接器的选型与安装中，准确区分公座和母座是保障连接稳定的基础步骤。不少从业者初次接触WAFER连接器时，容易混淆两者的属性，其实只要抓住结构特征、外观形态与功能定位的核心差异，就能快速准确区分WAFER连接器的公座和母座。​

怎么区分WAFER连接器的公座和母座？

从结构本质来看，WAFER连接器的公座和母座是 “主动插入” 与 “被动接收” 的配合关系，这是区分两者的核心逻辑。

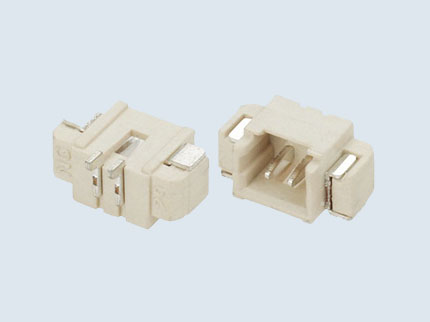

WAFER 连接器的公座（行业常称 Pin Header）以 “突出引脚” 为典型特征，其金属引脚呈针状或柱状，直接裸露或轻微包裹在绝缘外壳中，安装时需主动插入母座的接口内。例如常见的单排直插式WAFER连接器公座，引脚垂直于绝缘基座，像一排整齐的 “小针”，焊接在 PCB 板上后，可直接对准母座的插槽完成连接。而WAFER连接器的母座（行业常称 Socket）则以 “内置插槽” 为核心结构，外壳内部设有弹性接触片或卡槽，专门用于接收公座的引脚，自身没有裸露的突出金属结构，更多是通过外壳的凹槽或定位孔与公座配合，形成稳定的电气连接。​

外观细节是区分WAFER连接器公座和母座的直观依据。

首先看金属部件形态：公座的引脚多为黄铜镀金 / 镀锡材质，呈圆柱形或扁平状，长度通常超出外壳 1-3mm，肉眼可清晰看到金属 “针脚”；母座则看不到裸露的金属引脚，仅能看到外壳上的插入口，部分母座会在插入口边缘设计导向斜面，方便公座顺利插入。其次看外壳结构：公座的外壳多为简约的矩形基座，引脚按固定间距排列（如 0.5mm、1.0mm 间距），无明显凹陷或开口；母座的外壳则会设计与公座匹配的凹槽或腔体，部分还带有定位柱或卡扣，确保公座插入后不会偏移或脱落，例如工业级WAFER连接器的母座，常带有防呆结构，避免公母座反插导致损坏。​

功能定位与应用场景的差异，也能辅助区分WAFER连接器的公座和母座。

从连接逻辑来看，公座通常安装在 “信号 / 电源输出端” 的 PCB 板上，负责主动传输电流或数据，例如手机主板上连接屏幕排线的 WAFER连接器公座，需将主板的信号通过引脚传输到屏幕；母座则多安装在 “信号 / 电源接收端” 的部件上，如屏幕排线的末端、传感器模块的接口处，通过接收公座的引脚实现信号对接。从安装方式来看，公座因引脚突出，更适合直接焊接在 PCB 板表面（SMT 封装）或穿过 PCB 板固定（DIP 封装）；母座则因需容纳公座引脚，常与柔性线缆、模块外壳结合，安装时需预留足够的插入空间，例如智能手表中连接电池的 WAFER 连接器母座，会固定在电池模块上，等待主板上的公座插入。​

实际操作中，还可通过 “插拔测试” 进一步验证：能主动插入另一部件的是WAFER连接器公座，被插入的则是母座；若担心损坏设备，也可查看产品型号标识，多数 WAFER 连接器厂家会在外壳标注 “M”（公座，Male）或 “F”（母座，Female），或通过引脚长度、外壳形态的差异快速判断。总之，区分 WAFER 连接器的公座和母座，只需聚焦 “引脚是否突出”“是否主动插入” 两个核心点，结合外观与功能即可轻松辨别，避免因混淆导致安装错误或设备故障。
